Система заданий для учащихся при изучении темы «Световые волны»

Страница 2

Задания по теме «Световые волны», используемые на уроках решения задач, ориентированы на различные уровни достижений. По содержанию задания условно можно разделить на следующие виды: построение изображения светящейся точки в плоском зеркале;

-построение изображения отрезка;

-построение изображения точки в системе, состоящей из двух зеркал,

-отражение от сферической поверхности;

Термин «изображение в плоском зеркале» требует пояснения. Он означает изображение предмета в зеркале. В начале рассматривается точечный предмет, т.е. геометрическую точку. В геометрии она определяется как пересечение прямых линий. Изображение точки в зеркале является точка, полученная при пересечении лучей или их продолжений, отраженных от зеркала. Ниже предлагаются примеры решения задач.

Задача 1. (уровень А; критерий учебных целей по таксономии Блюма «знание»). Построить изображение светящейся точки А в плоском зеркале.

Решение. Через предметную точку А (рис. 18) проведем две произвольные прямые. Вдоль них направляем два луча 1 и 2. По закону отражения строим отраженные лучи . Для этого в точке падения каждого луча восстанавливаем перпендикуляр и проводим отраженный луч таким образом, чтобы он составил с перпендикуляром угол, равный углу падения.

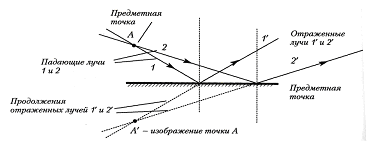

Рис. 18. Иллюстрация к задаче по построению мнимого изображения в зеркале.

Отраженные лучи 1¢ и 2¢ - расходящиеся, то есть после отражения от зеркала они не пересекаются. Проводим продолжения отраженных лучей. Они пересекаются в точке А¢ за зеркалом. Полученное изображение точки является мнимым.

Мнимое изображение точки образуется при пересечении не лучей, прошедших оптическую систему (зеркала, линзы, призмы и т.п.), а их продолжений.

Задача 2 (Б; «понимание»). Построить изображение отрезка АВ (рис. 19) в плоском зеркале.

Решение. Отрезок АВ является совокупностью предметных точек. Изображение этого отрезка является совокупностью изображений каждой точки в плоском зеркале. Для построения изображения достаточно получить изображение крайних точек и соединить. При построении удобнее один из лучей ВВ́ провести перпендикулярно плоскости зеркала. В этом случае отраженный луч расположен на одной прямой с падающим лучом.

Изображение в плоском зеркале мнимое, симметрично относительно зеркальной плоскости, не увеличенное, а равное предмету.

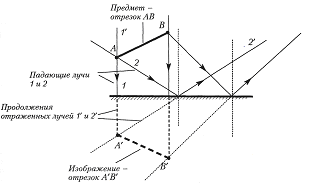

Рис. 19. Иллюстрация к задаче по построению изображения отрезка АВ в плоском зеркале.

Задача 3 (Б; «применение»). Какой минимальный размер должно иметь зеркало, чтобы в нем можно было увидеть лицо целиком?

Решение. Лучи, идущие от макушки и подбородка, после отражения от зеркала должны проходить через глаз (рис. 20).

Рис. 20. Иллюстрация к задаче по определению размеров предмета

Минимальный размер зеркала равен половине расстояния от макушки до нижней точки подбородка.

Задача 4 (С; «анализ, синтез». Два плоских зеркала расположены под углом α. Найдите и получите построением максимально возможное количество изображений для данного угла (рис. 21).

Решение. При решении задачи воспользуемся свойством симметрии изображений светящейся точки S в данной системе, состоящей из двух зеркал.

Рис. 21. Иллюстрация к задаче по построению изображений в зеркалах.

Изображение в первом зеркале S1 – дает вторичное изображение S1¢ во втором зеркале и затем еще одно S1¢¢в первом. Аналогично рассуждения по созданию изображений точки S2. В итоге и S1¢¢ и S2¢ оказываются не над отражающей поверхностью и процесс создания изображений прекращается.
